無功補償?shù)暮喎Q是無功補償電源，是指為滿足電力網和荷端電壓水平及經濟運行要求，須在電力網內和負荷端設置無功電源。電力系統的負載多數是電感性的，電力系統會消耗無功電力，使負載電流相位滯后于電壓，相角差越大，無功電力需求就會相對增大，供給固定的有功功率，提高電流而產生的線路損耗。電力網絡中所使用電設備消耗的無功功率，必須從網絡中某個地方獲得，如果由發電機提供并經過長距離傳送這些無功功率是不合理的，通常也是不可能的。應該是在需要無功功率的地方產生無功功率。所以在配電系統里大多數都是使用電容器來補償負載所需的無功功率，以改善功率因數。

無功補償電源

無功補償可以收到的效果：

一、改善供電品質，提高功率因數。

二、減少電力的損失，工廠動力配線依據不同的線路及負載情況，使用電容提高功率因數后，總電流降低，可降低供電端與用電端的電力損失。

三、延長設備壽命。改善功率因數后線路總電流減少，使接近或已經飽和的變壓器、開關等機械設備和線路容量負荷下降可以降低溫度增加壽命。

四、滿足電力系統對無功補償?shù)谋O(jiān)測要求，消除功率因數過低而產生的罰款。近年來靜止無功補償裝置獲得了較大的發展，［類似于諧波治理]已廣泛用于負載無功補償。靜止無功無功補償裝置的重要特性就是它能連續調節補償裝置的無功功率。而這種連續調節是依靠調節TCR中的晶閘管的觸發延遲角得到實現的。TSC只能分組投切，不能連續調節無功功率，它和TCR配合使用，才能整體調整無功功率的連續調節。

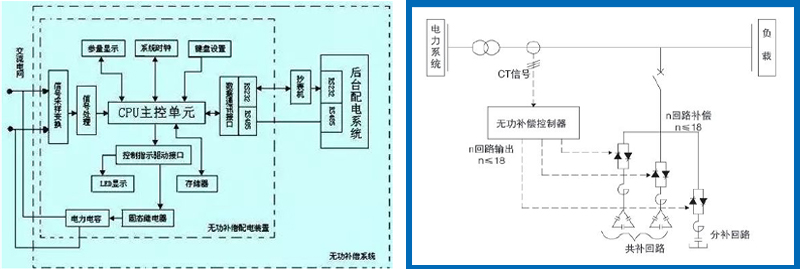

五、靜止無功功率補償濾波裝置補償器的工作原理及結構

靜止無功功率補償濾波裝置補償器又稱SVC，傳統補償用斷路器或接觸器投切電容，SCV用可控硅等電子開關，沒有機械運動部分，所以叫靜態補償裝置。通常的SVC組成部分為

1.固定電容器和固定電抗器組成的一個補償加濾波支路該部分適當選擇電抗器和電容器容量，可濾除電網諧波，并補償容性，將電網補償?shù)饺菪誀顟B(tài)。

2.固定電抗器

3.可控硅電子開關，?可控硅用來調節電抗器導通角，改變感性輸出來抵消補償濾波支路容性，并保持在感性較高功率因數
