作為深耕工業自動化領域24年的科技型企業，華東工控以安全可靠、智能高效為核心，為凈水廠構建了從源頭取水到管網輸配的全鏈條智能管控體系。該系統通過分層分布式智能網絡架構，實現優質供水、高效管理與節能降耗的現代化轉型，其系統組成可拆解為以下核心模塊：

一、中央控制中樞——智慧決策大腦

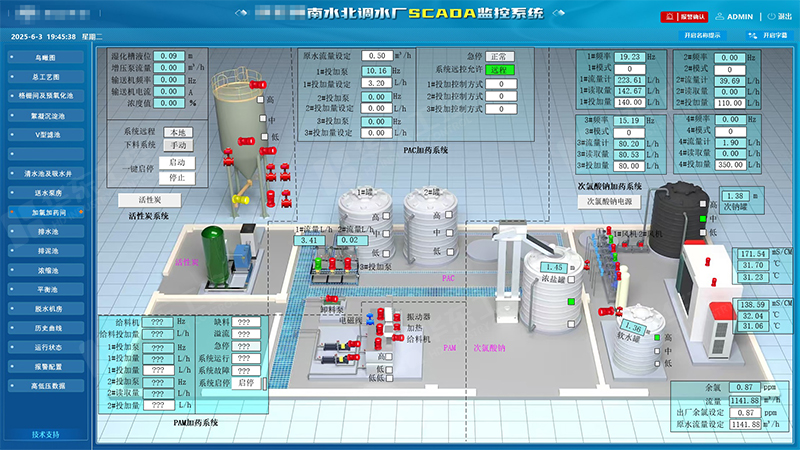

采用冗余服務器+客戶端架構的SCADA監控平臺，集成C/S與B/S雙模式，通過工業以太網環網連接全廠站點。中控室配備工業以太網交換器，實現"一屏統管"全流程工藝圖、設備狀態、能耗曲線及報警信息。上位機軟件系統內置自適應PID、前饋-反饋控制等智能算法，動態優化混凝劑、消毒劑投加量，自動調節濾池反沖洗周期。

二、現場控制層——分布式執行網絡

部署于泵房、加藥間、沉淀池等關鍵點位的PLC控制站，采用熱備冗余處理器與冗余環形工業以太網，形成無單點故障的可靠架構。每個站點集成濁度儀、pH計、余氯傳感器等在線儀表矩陣，實時采集原水濁度、流量、壓力等參數，通過Modbus協議或以太網接口上傳數據。執行機構包括電動閥門、變頻水泵及反沖洗設備，如取水泵房機組通過變頻電機PID調節實現壓力恒定供水，同時采集電機電流、功率因數等數據優化能耗。

三、智能算法模塊——工藝優化引擎

系統內置的智能加藥模塊結合前饋控制策略，根據原水濁度、流量動態調整混凝劑投加量，降低15%-30%的藥耗。反沖洗優化算法通過濾池壓差與水頭損失預測，精準觸發反沖洗程序，延長濾料壽命并減少水資源浪費。

四、安全與冗余機制——多重防護體系

關鍵控制器采用熱備冗余設計，通信網絡采用環形冗余結構，確保單點故障不影響整體運行。安全聯鎖保護模塊內置水質超標聯鎖、設備故障急停、防汛防雷模塊，結合權限分級管理與操作日志審計，杜絕誤操作風險。系統還集成電機檢修提醒功能，通過累計運行時間、溫度異常、電氣參數監測提前預警，將非計劃停機率降低至0.5%以下。

五、數字孿生與云平臺——全域協同管理

數字孿生技術構建凈水廠虛擬鏡像模型，通過3D可視化界面直觀展示設備狀態、管網壓力分布及工藝流程效率。預測性維護模塊基于設備運行數據與故障特征庫，提前72小時預警泵組磨損、閥門泄漏等潛在風險。系統支持私有云/混合云部署，通過開放API接口無縫對接智慧水務平臺，實現跨區域集中管控。移動端同步支持關鍵信息查看與應急處理，管理人員可通過PC端或移動APP遠程查看生產報表、能耗曲線及水質趨勢。

六、全生命周期管理——降本增效基石

系統自動生成電量、水量、藥耗的統計分析報表，結合能效模型指導節能改造。在鄭州某項目中，通過水泵變頻節能控制降低能耗20%以上，同時延長設備使用壽命。設備全生命周期管理模塊集成電機檢修提醒、電氣參數監測等功能，通過累計運行時間、溫度異常、三相不平衡等異常狀態分析，實現預防性維護，減少故障停機時間。

華東工控凈水廠自動化控制系統以感知-分析-決策-執行閉環架構，重新定義了水處理行業的智能化標桿。通過全鏈條智能管控，系統在保障供水安全、穩定出水水質、降低運行成本、提升管理效率等方面發揮著不可替代的核心作用，成為智慧水務建設的堅實技術支撐。
