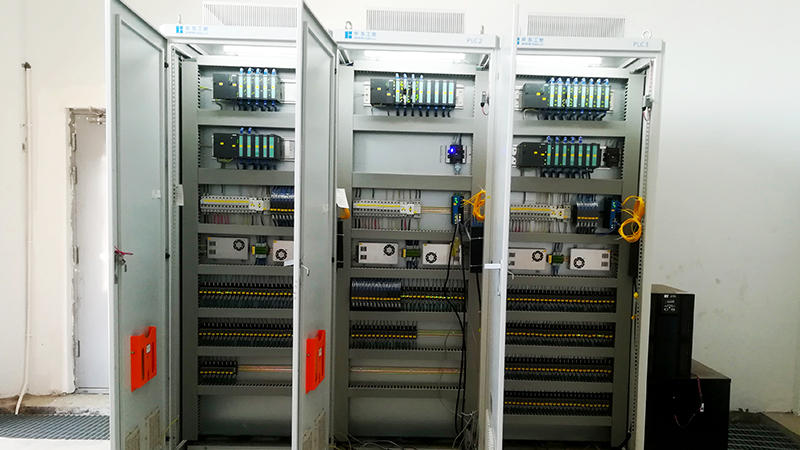

我們都知道控制柜是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，其布置應滿足電力系統正常運行的要求，便于檢修，不危及人身及周圍設備的安全。今天我們來聊一聊電氣控制柜都有哪些基本知識。

1.設計基本思路

電氣控制柜設計的基本思路是一種邏輯思維，只要符合邏輯控制規律、能保證電氣安全及滿足生產工藝的要求，就可以說是一種好的的設計。

但為了滿足電氣控制設備的制造和使用要求，必須進行合理的電氣控制工藝設計。這些設計包括電氣控制柜的結構設計、電氣控制柜總體配置圖、總接線圖設計及各部分的電器裝配圖與接線圖設計，同時還要有部分的元件目錄、進出線號及主要材料清單等技術資料。

2.總體配置設計

電氣控制柜總體配置設計任務是根據電氣原理圖的工作原理與控制要求，先將控制系統劃分為幾個組成部分(這些組成部分均稱作部件)，再根據電氣控制柜的復雜程度，把每一部件劃成若干組件，然后再根據電氣原理圖的接線關系整理出各部分的進出線號，并調整它們之間的連接方式。

電氣控制柜內部的布局布線很重要，好的布局布線不僅方便于生產和維護，更可以提高數控系統的可靠性。電氣柜外接 220V 供電線的處理注意事項有哪些呢?

大功率的設備會造成電網的嚴重污染，使電網電壓大幅度的漲落、浪涌。由于我國采用高壓 (220V)、高內阻電網，電網污染嚴重。盡管系統采用了穩壓措施，但電網噪聲仍會竄入系統。據統計，電源的瞬時短路、欠壓、過壓以及電網竄入的噪聲引起 CPU 誤動作及數據丟失占各種干擾的 90%以上，因此在抗干擾設計中，應重點考慮電源干擾。主要注意以下幾點：

1)電源線應遠離系統內其它任何電纜線，且應該在靠近入口處就近安裝濾波器，保證外部供電網絡上的干擾進入到機柜中;

2)濾波器要盡量靠近電源輸入插座安裝，進線和出線靠近地布線，二者一定要分開走線，不能平行走線，相差 180°，且濾波器輸出的電源線要遠離濾波器輸入的電源線，不要讓它 們有機會再靠近在一起，否則的話干擾又有機會重新耦合到電源線上;

以上就是電氣控制柜基本知識有哪些，以及電氣控制柜布線注意事項，你了解了嗎?
